Sondaj Derinliği Belirleme

Sondaj derinliği belirleme işlemi GeoPro kolay bir şekilde yapılabilir. Herhangi bir katman tanımlaması yapmaya gerek kalmadan, sadece birkaç veri girerek yeni “Türkiye Bina Deprem Yönetmeliğine” göre yapılması gereken sondaj derinliğini belirleyebilirsiniz.

Yapılan hesapları kolayca rapor halinde alabilirsiniz.

Sondaj Derinliği Belirleme

Sondaj Derinliği Belirlemek

Yeni “Türkiye Bina Deprem Yönetmeliği” (TBDY-2018), yapılması gereken minimum sondaj derinliğinin hesaplanması gerektiğini belirtmiştir.

GeoPro  ile herhangi bir katman tanımlaması yapmadan direkt olarak “Sondaj Derinliği Belirleme”  ve raporunu 16A.1.4 maddesine ve (d) bendine uygun bir şekilde almak mümkündür.

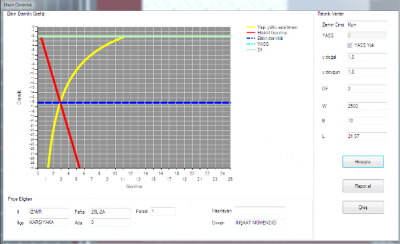

Arsaya inşa edilecek yapının uzun ve kısa kenarlarını, temel derinliğini (kazı miktarını), yapının yaklaşık ağırlığını, tahmini olarak zeminin cinsini, yaklaşık birim hacim ağırlığını ve yeraltı su seviyesi durumunu girmeniz tüm hesapları yapabilmek yeterlidir.

TBDY 2018’de “net temel taban basıncından kaynaklanan zemindeki gerilme artışının (Δσ) zeminin kendi ağırlığından kaynaklanan efektif gerilmenin (σ’vo ) % 10’una eşit olduğu derinlikten (Δσ = 0.10 σ’vo ) daha elverişsizi olacak şekilde seçilecektir” şeklinde belirtilmiştir.

Yukarıdaki verileri girerek gerekli sondaj derinliği otomatik olarak hesaplanabilir.



Sadece Birkaç Saniye İçerisinde Sondaj Derinliği Raporu Hazırlayın

GeoPro  ile hesaplama yaptıktan sonra rapor hazırlamak çok kolay.

Sadece “rapor al” butonuna tıklayarak bina etkine bağlı olarak her metre için ayrı ayrı hesap yapılır ve tablo halinde raporda verilir. Bina boyutlarına, YASS durumuna, zemin cinsine göre irdeler ve sonuçları rapor halinde sunar.

Bunun yanında grafikler ve yönetmelik maddeleri otomatik olarak rapora eklenir.

Bakanlık formatındaki raporun içine entegre veya ayrı bir şekilde rapor çıktısı alabilirsiniz.

Buradan örnek sondaj derinliği raporunu inceleyebilirsiniz.

Buradan ise GeoPro ile hazırlanmış diğer raporları inceleyebilirsiniz.

sondaj derinliği raporu

Nasıl yapıldığını izleyin

GeoPro programı ile sondaj derinliği belirlemenin ve rapor çıktısı almanın ne kadar kolay olduğunu görmek isterseniz videoya tıklayarak izleyebilirsiniz.
